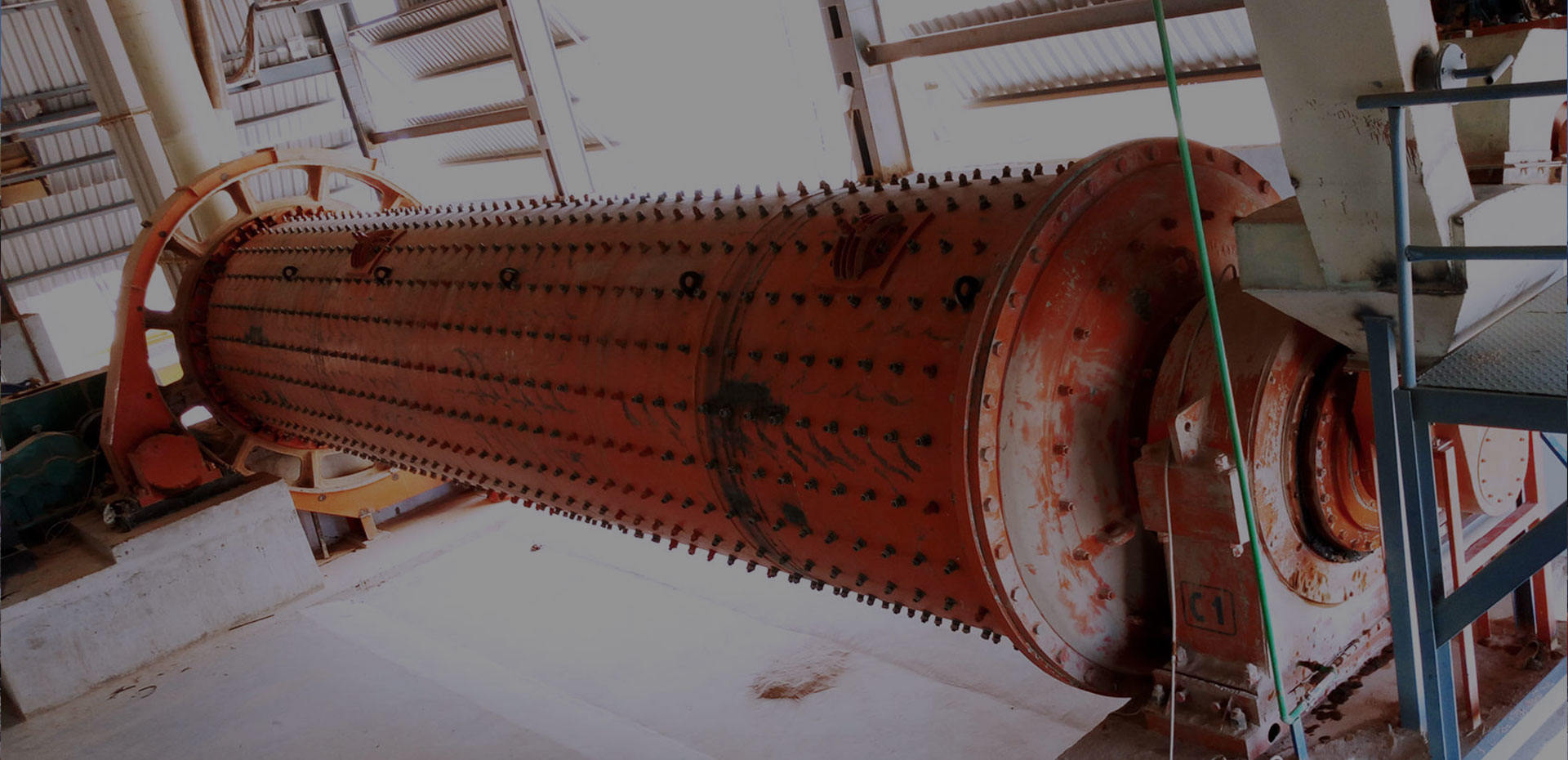

風掃煤磨是一種用于粉磨和烘干不同硬度煤炭的設備,它由進料裝置、主軸承、回轉部分、傳動裝置、進出料裝置、高壓起動裝置以及潤滑系統構成。該設備在水泥建材、火力發電、冶金工業、化學工業等領域得到廣泛應用。其結構設計合理,能夠快速地進行煤炭粉磨,同時實現烘干的功能,為煤粉制備提供了理想的解決方案。具備精良的工程和設計,風掃煤磨在各個行業中均展現出優秀的性能和應用價值。
風掃煤磨設備能夠實現連續生產,具備出色的生產能力,為高效加工提供支持。
該設備的細度調整輕松簡便,安裝和維修也非常方便,使操作更加便捷高效。
風掃煤磨的結構緊湊,保證穩定運轉,同時其長壽命設計延長了設備的使用壽命,為持久性能提供了保障。
無論煤炭硬度如何,該設備都表現出色,對各種硬度的煤炭均可進行粉磨,展現出卓越的適應性。
這臺磨機采用邊緣傳動方式,電動機透過減速機和齒輪將動力傳輸至磨機。
原始煤炭通過進料裝置進入,同時約300℃的熱風通過進風管注入,特制揚料板在烘干倉內將煤塊提升,使其與熱風進行強烈的熱交換,完成烘干。
隨后,經過裝有研磨體(鋼球)的粉磨倉,煤塊被徹底粉碎和研磨成煤粉。粉碎同時,引風機經由出料裝置將已粉碎的煤粉和氣體一同排出磨機,粗顆粒經返料螺旋返回粉磨倉再次研磨。
項目 規格 (m) | Φ1.7×2.5 | Φ2.2×4.4 | Φ2.4×4.75 | Φ2.4×4.5+2 | Φ2.6×5.25+2.25 | Φ2.8×5+3 | Φ3.0×6.5+2.5 | Φ3.2×6.75+2 | Φ3.4×6+3 | Φ3.8×7+2.5 | |
筒體轉速(r/min) | 24.5 | 22.4 | 20.4 | 20.4 | 19.7 | 18.3 | 18.3 | 16.9 | 17.5 | 16.4 | |
生產能力(t/h) | 3-5 | 8-9 | 12-14 | 11-12 | 13-14 | 16-17 | 19-20 | 25-30 | 28-30 | 38-40 | |
進料粒度(mm) | <25 | <25 | <25 | <25 | <25 | <25 | <25 | <25 | <25 | <25 | |
研磨體裝載量(t) | 7.5 | 20 | 22 | 22.5 | 28 | 32 | 43 | 50 | 55 | 80 | |
主減速機 | ZD40 | ZD60 | ZD60 | ZD60 | ZD70 MBY450 |
ZD70 MBY500 |
ZD80 MBY560 |
JDX560 | JDX710 | MBY800 | |
主電動機(kw) | 95 | 250 | 280 | 315 | 400 | 500 | 630 | 710 | 800 | 1250 | |
總重量(t) | 29 | 46 | 54 | 76 | 98 | 107 | 124 | 148 | 162 | 215 |
